Pogo Pin頂針瑕疵檢測、高精度測量盡在?？扑?/h1>

文章出處：網責任編輯：作者：人氣：-發表時間：2019-08-05 17:26:00

 無線充電在當前消費者心目中的印象是手機直接擺放在無線充電板上進行充電，依靠電磁感應，使受電線圈接收送電線圈一定頻率的交流電才算完成能量的傳遞。其實還有一種“無線充電”，只不過這種充電方式已經存在很久了，是一種通過觸點連接進行能量傳遞的技術，諾基亞時代的可拆卸電池大多都是使用這種技術。

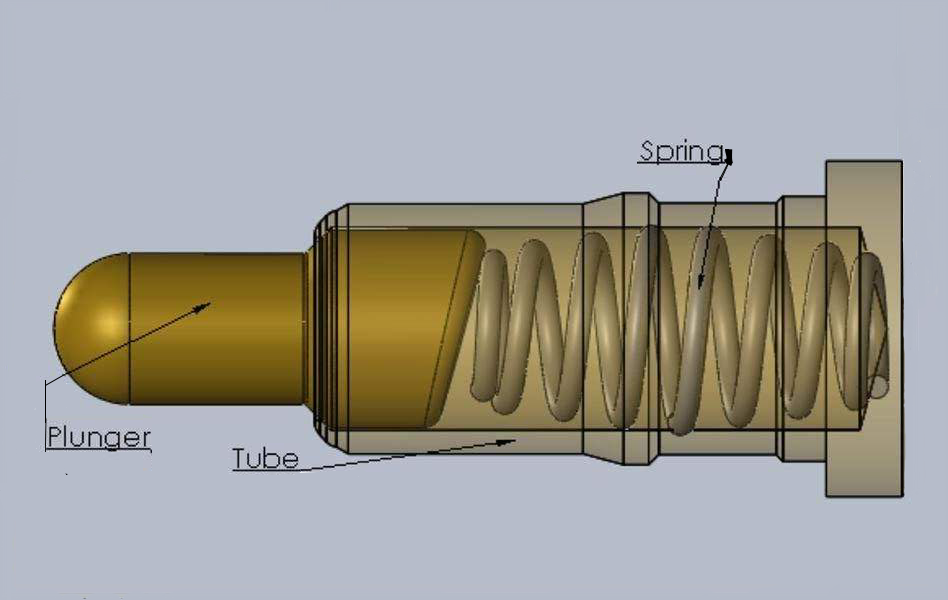

這項技術依靠的是Pogo Pin，是一種由針頭和針管以及彈簧三個基本部件通過精密儀器鉚壓之后形成的彈簧式探針，又稱作彈簧針、彈簧頂針、彈簧探針、Spring Loaded、PogoPin連接器。當前智能穿戴設備如果使用磁吸方案的話大多都是使用該產品進行能量交互，這種彈簧針還應用于手機、通訊、汽車、醫療、航空航天等電子產品中的精密連接。



該頂針常見的失效模式有：

①阻抗不穩定，也是連接不穩定。這種情況出現的話則有可能是殘留封孔液或者鍍金表面磨損導致，還有可能是鍍金層表面臟污以及FPC鍍金表面臟污導致，都需要使用金相顯微鏡進行瑕疵的檢測，畫面通過CCD轉為數字信號模式同步于高清屏幕上，不累眼睛之余還方便截圖存檔，方便以后進行查閱以及回檔。



②卡Pin或接觸不到，無法正常使用。該失效模式是因?yàn)楦黜?xiàng)外觀尺寸精度不足導致的，如彈簧的圈數、間隙，針頭直徑、長度，針管口直徑等誤差過大都會導致這種情況出現。而Pogo Pin很細小，需要使用影像測量?jī)x進行測量各部件或者整體的尺寸測量才能得知是否符合精度要求，因?yàn)?/font>Pogo Pin很多時候需要鍍金來穩定阻抗，制造成本比較高，無法使用一般的接觸式工具進行測量。



?？扑加卸嗄旯ぜz測經驗，各種工件測量方案皆可定制，歡迎致電咨詢：400-0528-668
