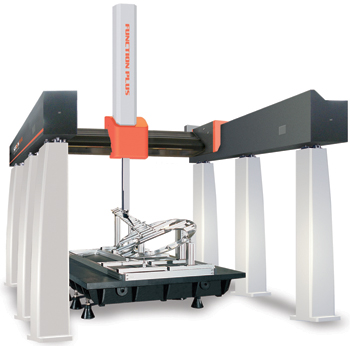

Function Plus三坐標測量?jī)x

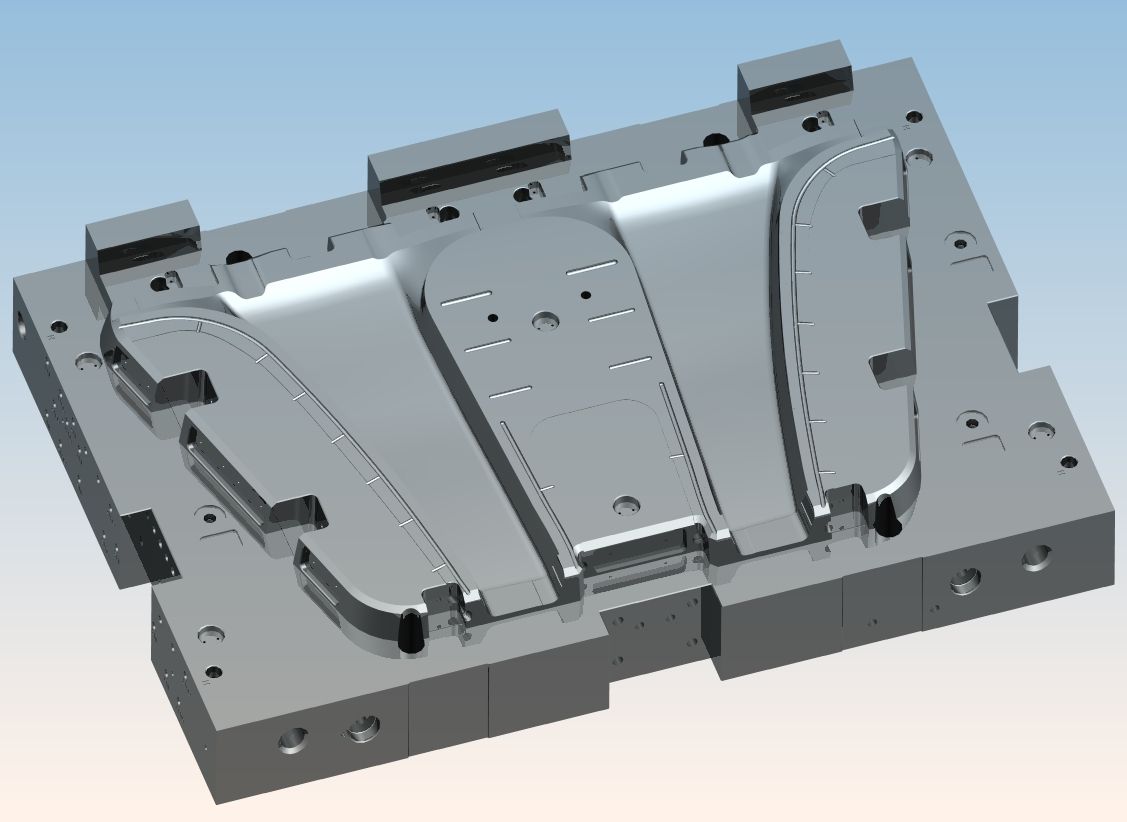

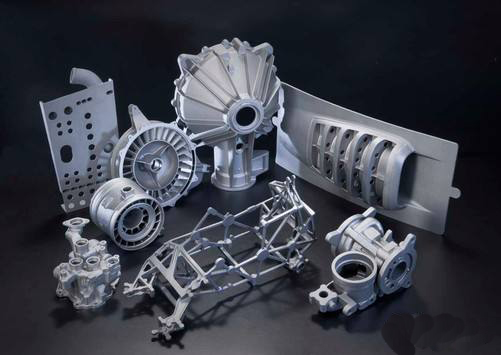

航空航天零件測量 汽車零件測量 沖壓件測量
Function Plus系列龍門式測量機,專為大尺寸和超大尺寸的零件測量需要而設計,滿足了航空航天、模具以及零部件制造企業關于精密測量和品質驗證的需求。
源自Hexagon計量產業集團深厚的坐標測量系統應用經驗,基于的龍門式測量機設計和制造技術,確保了整機精度的長期穩定可靠,模塊化設計和材料設計技術的應用,使得Function Plus具備現代化制造業所的效率和靈活性。
Function Plus每種類型都提供了優化的精度和效率,客戶可根據其需要選擇適當?shù)男吞?hào)。Function Plus行程范圍從2000mm*3300mm*1000mm到2500mm*5000mm*1800mm。
技術特性
• 橫梁采用Hexagon計量產業集團獲得的斜屋頂技術,使得系統剛性與動態性能更好
• 精密長導軌,采用高穩定性的花崗石材料,為整機精度提供了良好的基礎
• 機器各軸均采用高分辨率,抗干擾,防磨損的Heidenhain鍍金光柵,溫度膨脹系數通過PTB認證
• X與Z向傳動,采用鋼絲增強型同步帶,將柔性嚙合與剛性軸向傳動結合為一體,確保精確到位
• Z軸采用可調式氣動平衡,可在緊急情況下自動制動,確保測量機的安全
• 通過配備線性溫度補償提升系統的性能
技術指標
• 機械結構:龍門式測量機,斜梁構造(斜三角梁技術)。X向橫梁、Z軸均為鋁合金材料;Y向立柱為經過退火內應的鑄鐵立柱,
• Y向?qū)к壊捎梅€(wěn)定的花崗石材料
• 導軌:各軸均采用氣浮軸承
• 傳動系統:X軸與Z軸采用同步帶,Y軸為齒輪齒條傳動
• 光柵系統:Heidenhain(鍍金)線性光柵尺
• 探測系統:測座:TESA STAR M-M8; 測頭:Tesastar-mp
• 系統分辨率:0.156μm
• 氣源:小進氣壓力:0.5MPA(5par)
• 耗氣量:250Nl/min
• 溫度補償系統:線性溫度補償
型號 |
行程范圍 |
外形尺寸 |
測量空間 |
校測工件大重量 |
機器重量 |
|||||||||||
X |
Y |
Z |
Lx |
Ly |
Lz |
Lx1 |
Ly1 |
Lz1 |
Lx2 |
Dx |
Dy |
Dx |
Dx1 |
|||
20. 33. 10 |
2000 |
3300 |
1000 |
3640 |
4200 |
3640 |
2320 |
3645 |
2440 |
2285 |
2890 |
2600 |
810 |
1798 |
6000 |
4950 |
20. 33. 15 |
2000 |
3300 |
1500 |
3640 |
4200 |
1610 |
2320 |
3645 |
2910 |
2785 |
2890 |
2600 |
810 |
2298 |
6000 |
5350 |
20.50. 15 |
2000 |
5000 |
1500 |
3640 |
5900 |
1610 |
2320 |
5345 |
2940 |
2785 |
2890 |
2000 |
810 |
2298 |
8000 |
7720 |
25.33. 15 |
2500 |
3300 |
1500 |
4140 |
4200 |
1610 |
2820 |
3645 |
2940 |
2785 |
3390 |
2600 |
810 |
2298 |
8000 |
5400 |
25. 50. 15 |
2500 |
5000 |
1500 |
4140 |
5900 |
1610 |
2820 |
5345 |
2940 |
2785 |
3390 |
2000 |
810 |
2298 |
10000 |
7770 |
25.33. 18 |
2500 |
3300 |
1800 |
4140 |
1200 |
4945 |
2820 |
3645 |
2940 |
2785 |
3390 |
2600 |
510 |
2298 |
8000 |
5410 |
25. 50. 18 |
2500 |
5000 |
1800 |
4110 |
5900 |
4945 |
2820 |
5345 |
2940 |
2785 |
3390 |
2000 |
510 |
2298 |
10000 |
7780 |
