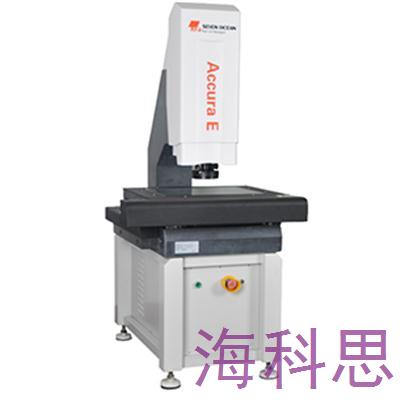

T 高精度花崗石底座，立柱及XY工作臺，保證機器長期穩定性 ；

T 研磨級絲杠傳動，高速，靈敏可靠，定位準確；

T 三軸全伺服閉環控制系統

T 儀器搭載六環八區環形光，在面對某些特殊被測量物時，可利用不同的光線效果以凸顯被測物的特性，更精確地抓取尺寸并達到高重復精度的上光源精確測量功能

T 高分辨率300萬高清彩色CCD

T 海克斯康定制自動變倍鏡頭；

T 可選配激光位移感測系統搭配業界的自主產權的版測量軟件Metus  系列

二、METUS 軟件測量系統

（一）、概述

METUS是全球大的測量集團Hexagon專門為Hexagon影像設備開發的一套測量軟件。METUS可應用于各種尺寸、形狀和位置的幾何量測量領域，如手機、平板、五金、塑膠、模具、PCB板等類型產品。同時，METUS以其親和友好的用戶界面、通用標準的評價能力，為廣大用戶提供性的測量結果及符合大眾化的簡捷、直觀、易懂的操作性能。

（二）、特色

1. 軟件界面親和友好，符合化的Microsoft Office軟件操作習慣。

2. 軟件功能強大，操作簡便、易學。

3. CNC程序高度可編輯性。

4. 實用的實時報表及數據刷新功能。

5. 可支持中、英文版本操作界面。

（三）、基本測量功能

1. 幾何要素：點、線、圓、弧、橢圓、輪廓、線寬等。

2. 構造：交點、中點、切點、垂足點、指定點、多點構線、平分線、平行線、垂線、旋轉

線、多點構圓、同心圓、多點構面等。

3. 形位公差：直線度、圓度、平面度、位置度、同心度、垂直度、平行度、對稱度、輪廓度等。

4. 圖像處理參數： 要素可根據工件測量位置的表面細節特征適度調節符合當前狀態的抓邊方式與棱邊極性。

（四）、自動編程測量

1. 可按圖紙尺寸測量需求編輯CNC程序，對產品進行批量測量。

2. 支持自動變倍鏡頭，同一CNC程序中變倍后無需重新校正。

3. 采用圖像尋邊功能，在編輯特征元素時，可指定抓邊方式、棱邊極性、方向、密度和強度等。

4. 支持輪廓光，表面光并可整體或單獨區域控制。

5. 可快速自動聚焦，測量高度及平面度。

6. CNC程序二次修改：可根據當前測量產品實情，對抓取邊緣、過濾參數、光源亮度、倍率等作相應修改，并能適當撤銷“上一步”誤操作。

7. CNC程序兼容性：高版本兼容低版本的程序，并可移植到相同配置的機器上使用。

（五）、數據結果與輸出

1. 可根據CNC程序進行特征編輯，且實時刷新當前狀態的相關測量數據。

2. 實時報表：可將測量數據直接填充到帶格式的客戶報表模板中。

3. 可對測量尺寸設置標準值，上、下偏差等，超上偏差與下偏差可用不同顏色區分。

4. 可單獨或自動輸出Excel、TXT報表等。

（六）、其他優勢功能

1. 擺正：調入CNC程序，快速匹配測量。

2. 坐標系：可支持建立多個坐標系、坐標回調等功能。

3. 全景圖掃描：對產品的全貌進行自動拍圖，結合測量圖形與數據結果圖文并茂的反映產品真實情況。

4. 快速定位：在機械坐標系或工件坐標系下，輸入相應坐標值，進行快速定位。

5. ID名稱：可自定義元素、坐標系、標注等名稱。

6. 軟件界面布局可調：打破常規固定的統一軟件界面，可對不同視圖的顯示進行選擇，亦可對不同視圖的位置按自己的愛好或習慣進行編排。

7. 矩形、環形陣列：可適應有規律的產品批量測量需求，實現迅速簡便的編程。

8. 2D輪廓掃描：可對不規則的工件外形輪廓進行自動掃描，逆向得出工件2D圖形。

選配件

1.  自動變倍：針對同一產品不同大小位置可選擇合適的倍率進行測量。

2. 激光：可支持點激光、線激光，快速檢測平面度、厚度、高度等。
